產品介紹
ZJHP氣動薄膜單座調節閥是是由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，進而實現對工業系統中壓力、溫度、流量、液位等參數的調節。
ZJHP氣動單座調節閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；而ZJHM氣動套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。
ZJHP氣動薄膜單座調節閥特點：
1、ZJHP氣動薄膜調節閥按作用模式可分；正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移）B型；反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移）K型。
2、氣動小型調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用于允許泄漏小且閥前閥后壓差不大的工作場合。
3、直通低流阻單座為無底蓋頂導向結構，它只有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大，閥芯導向部分的導向面積大，具有抗振性能強等特點，適用于對介質泄漏量及調節精度有嚴格要求的場合，但由于閥結構上的原因，閥桿上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥只適合于工作壓差較小的場合。
| Z | J | H | P/M | -25 | P | G | B |
|
自控 閥門 |
執行機構： | 執行機構： | 閥門結構類型: | 公稱壓力： | 閥體材質： | 溫度類型： | 作用形式： |
| J：精小型 | 多彈簧氣動薄膜 | P：?jiǎn)巫? | 16：1.6MPa | C：碳鋼 | G：中溫型常溫省略 | K：氣開式 | |
| M：套筒 | 25：2.5MPa | P：不銹鋼 | B：氣閉式 | ||||
| 40：4.0MPa | |||||||
| 64：6.4MPa |
ZJHP氣動薄膜單座調節閥主要性能參數
| 公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
| 閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
可與本公司 商洽生產 |
|||
|
額定流量 系數Kv |
直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
| 公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| 流量特性 | 直線、等百分比、快開型 | |||||||||||||||||||
| 介質溫度℃ | -15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型) | |||||||||||||||||||
| 法蘭尺寸 | 鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79 | |||||||||||||||||||
| 法蘭形式 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | |||||||||||||||||||
| 閥體材質 |
PN (MPa) |
0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 閥體型式 | 直通單座鑄造球型閥 | |||||||||||||||||||
| 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | |||||||||||||||||||
| 可配附件 | 定位器 手輪 電/氣轉換器 空氣過濾減壓器 | |||||||||||||||||||
| 可調比R | 30:1 | |||||||||||||||||||
| 氣源接頭 | M16×1.5 | |||||||||||||||||||

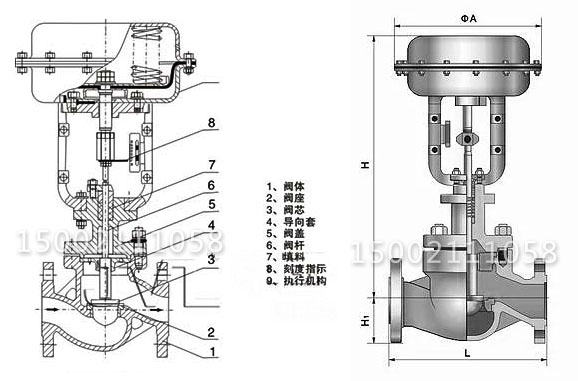

ZJHP氣動薄膜單座調節閥主要零外形及連接尺寸
| DN | D | PN(MPa) | H | H1 | |||
| 1.6 | 4.0 | 6.4 | 常溫型 | 中溫型 | |||
| 25 | 280 | 185 | 190 | 200 | 685 | 835 | 115 |
| 32 | 280 | 200 | 210 | 210 | 696 | 847 | 120 |
| 40 | 325 | 220 | 230 | 235 | 754 | 905 | 130 |
| 50 | 325 | 250 | 255 | 265 | 784 | 935 | 145 |
| 65 | 410 | 275 | 285 | 295 | 1065 | 1219 | 180 |
| 80 | 410 | 300 | 310 | 320 | 1076 | 1239 | 195 |
| 100 | 410 | 350 | 355 | 370 | 1085 | 1248 | 200 |
| 125 | 495 | 410 | 425 | 440 | 1286 | 1498 | 245 |
| 150 | 495 | 450 | 460 | 475 | 1306 | 1518 | 255 |
| 200 | 495 | 550 | 560 | 570 | 1381 | 1593 | 275 |
| 250 | 620 | 670 | 740 | 752 | 1455 | 1645 | 380 |
| 300 | 620 | 770 | 803 | 819 | 1510 | 1690 | 430 |
