T947H電動調節閥_電動套筒調節閥_電子式智能型
更新：2024/11/6 11:57:02??????點擊：
- 品牌：???上海工開閥門
- 型號：???T947H-16C
產品介紹
T947H電動調節閥_電動套筒調節閥_電子式智能型是由3810L系列電子式電動執行機構和精小型套筒調節閥組成。執行機構含有內置式電子控制器模塊的一體化結構，可免去另配用伺服放大器的麻煩。精度高，裝校簡便。
T947H電動調節閥形小體輕，性能優良，是高品質的基型電動調節閥產品。它適 用于一般流體介質工藝條件的生產過程控制系統。
T947H電動套筒調節閥產品特點：
1、采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定;
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞:
3、比普通單雙座調節閥噪聲降低10dB左右:
4、結構簡單，裝拆維修方便 。
T947H電動調節閥技術參數
| 公稱通徑DN（mm） | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
| 額定流量系數Kv | 全量 | 15 | 35 | 50 | 125 | 190 | 400 | 630 |
| 0.6 | 9 | 20 | 30 | 75 | 115 | 240 | 350 | |
| 流量特性 | 直線、等百分比 | |||||||
| 公稱壓力PN（MPa） | 1.6，4.0，6.4 | |||||||
| 連接型式 | 法蘭連接：PN1.6按JB79-59標準 | |||||||
| 配用執行機構型號 | DKZ-310 | DKZ-410 | DKZ-410 | |||||
| 出抽推力（N） | 4000 | 6400 | 6400 | |||||
| 行程L（mm） | 16 | 25 | 40 | 60 | ||||
| 全行程時間（S） | 12.5 | 20 | 32 | 40 | ||||
| 作用方式 | 電開式（K）常用；電關式（B） | |||||||
| 輸入信號 | 0~10mA 4~20mA DC | |||||||
| 供電電源 | 220V；50~60Hz | |||||||
| 固有可調比R | 30：1 | |||||||
| 項目 | 技術性能指標 |
| 基本誤差% | ≤±5 |
| 回差% | ≤3 |
| 死區% | ≤5 |
| 泄漏量 | 0.01%×閥額定容量 |
| 額定流量系數誤差% | ≤±10 |
| 閥體材料 | 材料牌號 | 公稱壓力（MPa） | 適用溫度范圍（℃） | |
| 常溫型 | 熱片型 | |||
| 鑄鋼 | ZG230~450 | 4.0，6.4 | -40~250 | -40~450 |
| 鑄不銹鋼 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | 4.0，6.4 | -40~250 | -60~450 |

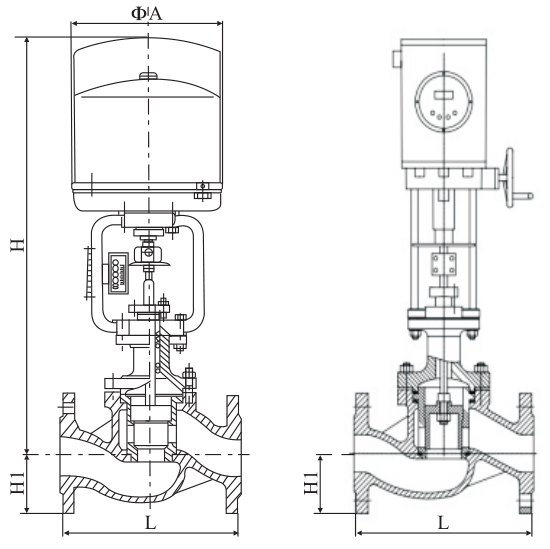

T947H電動調節閥結構尺寸
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 185 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 365 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | 820 | 880 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.lymenhu.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
